Markem-Imaje5200/5400马肯依玛士喷码机安装说明书: 〖　2021-04-21　|　点击　〗; Markem-Imaje5200/5400马肯依玛士喷码机是专门用于工业包装编码打印的即需即喷喷墨设备。马肯依玛士5200/5400喷码机附近应安装一个干粉或二氧化碳灭火器作为灭火设备；切勿用水。

一、自动启动

马肯依玛士5200/5400重新设置后不允许包装设备自动启动。 5200/5400的用户应负责以以下方式配置软件和安装状态输出信号选项：即在5200/5400 情形被清除后需要操作员手动重启包装设备。与这种方式有任何偏离均不安全；一切后果将由用户自行承担。

二、处置

不得移动处于工作温度的打印头。为免打印头受损，必须在移动打印头前先使用“关闭”功能冷却打印头再切断电源。

打印台重量（不包括脐状线）：

型号 5200：大约 63 千克（140 磅）

型号 5400：大约 77 千克（170 磅）

打印头：大约 77 千克（170 磅）

三、维修

如需进行需要拆除或替换组件的操作，必须先从电源插座拔除电源线或断开外部接线排中断电源设备。

四、安装要求

1、必须按照适用的要求安装打印机。

①5200 可安装两个打印头。

②5400 可安装四个打印头。

2、确定打印机的位置：

①让用户可触及设备的前面和后面，包括在后部预留至少 15 毫米（6 英寸）空间，使其具有充足的冷却通风。

②将打印头放置在设备的 3 米（10 英尺）内。

③地板坚实平坦。

④符合环境与电气规格。

3、确保已满足电气要求：

①打印机必须接入 50–60Hz、单相 AC 电源电力网、最高1450W（型号5200）或 2530W（型号5400），并使用打印机附带的电缆接地。

②用户有责任配备适当的插头（符合 IEC 60309 或类似的国家标准）或连接AC电源线的接线排。如已直接连接接线排，必须对打印机安装适当的外部中断电源设备。如使用插头连接AC 电源，插头等于电源的中断设备。

③必须验证或更改 AC 电压配置以匹配最终用户使用的 AC 电压。

④有关电气特征，请参阅设备背部在电源开关附近的序列号/标识。

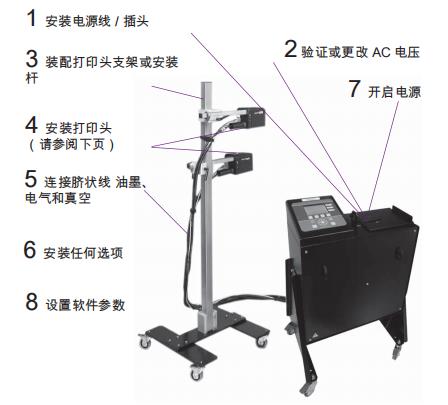

五、安装步骤

第一步，安装电源线/插头

第二步，验证或更改AC电压

第三步，装配打印头支架或安装杆

第四步，安装打印头（参考后面介绍）

第五步，连接脐状线油墨、电气和真空

第六步，安装任何选项

第七步，开启机器电源按钮

第八步，设置软件参数

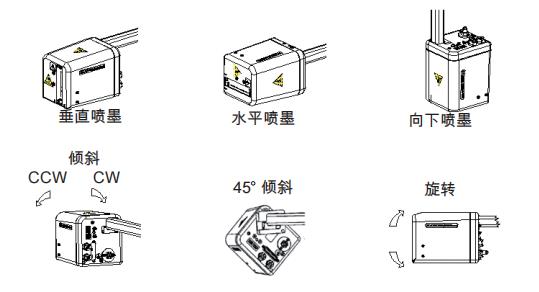

六、确定喷头喷墨位置

将喷墨阵列放置在距离要打印的产品不多于 4.7 毫米（0.188 英寸）的位置。安装马肯依玛士喷码机后，按需要设置软件参数：

①垂直喷墨：不变

②水平喷墨：设备设置菜单、打印头设置、打印头方向/水平

③向下喷墨：设备设置菜单、打印头设置、打印头方向/向下

④45°倾斜：设备设置菜单、打印头设置、打印头方向/自定义4

⑤倾斜、旋转：设备设置菜单、打印头设置、打印头方向/自定义1-3

⑥设备设置菜单、打印头真空设置、自定义1-3打印头方向的自定义真空; 【返回】【打印】
